光纖光纜溫度循環測試

在海拔5000米的高原基站、穿越沙漠的通信干線、深埋凍土的骨干網絡、跨越極地的海底光纜中，光纖光纜常年經受著極端溫差的考驗。

白天烈日暴曬，纜體溫度飆升至70℃；
夜晚寒風刺骨，驟降至-40℃甚至更低。
在這種“冰火兩重天”的環境中，普通材料會收縮、脆化、開裂，導致信號衰減、中斷，甚至永久損壞。

如何確保光纖在數十年生命周期內，面對劇烈溫度變化依然“毫發無損”？
答案就是：溫度循環測試（Temperature Cycling Test）。

這是一項模擬極端氣候環境的加速老化試驗，被譽為光纖光纜上市前的“冷熱煉獄”。
它用一次次的冷熱交替，淬煉出真正可靠的“信息高速公路”。

一、什么是光纖光纜溫度循環測試？

溫度循環測試，是將光纖或光纜樣品置于高低溫交變環境中，經歷多次升溫、降溫、保溫循環，模擬其在戶外長期使用中遭遇的晝夜溫差、季節更替、地理氣候變遷。

? 目的：評估光纜在熱脹冷縮作用下的機械穩定性、光學性能保持性和材料耐久性。

典型應用場景：

• 高原/極地通信基站

• 跨區域長途干線

• 海底光纜（表層水溫變化）

• 軌道交通、航空航天線纜

• 戶外5G基站饋線

二、為什么必須做溫度循環測試？

1. 熱脹冷縮引發“內傷”

• 光纖（石英玻璃）、護套（PE/PVC）、加強件（鋼絲/芳綸）材料熱膨脹系數不同；

• 溫度變化 → 各層材料伸縮不一 → 產生殘余應力 → 光纖微彎 → 信號衰減增加

2. 低溫脆化風險

• 普通護套材料在-40℃下變脆，易開裂；

• 一旦護套破裂，水分侵入 → 凍脹 → 光纖斷裂

3. 高溫老化

• 長期高溫加速材料氧化、老化；

• 緩沖層軟化 → 光纖失去保護

4. 接頭與連接器失效

• 溫度循環導致金屬與塑料部件松動，影響插拔力與回波損耗

三、測試原理

• 在溫箱中對光纜施加規定張力（如0–50N）；

• 按預設程序進行多周期溫度變化；

• 實時監測光纖衰減變化（OTDR或光源-光功率計）；

• 試驗后檢查外觀、機械性能。

四、標準測試流程（IEC 60794-1-2 ）

1. 樣品準備

• 取2米以上完整光纜樣品；

• 兩端制備光纖連接器或熔接跳線；

• 清潔光纖，測量初始衰減值（1310nm & 1550nm）。

2. 設定測試程序

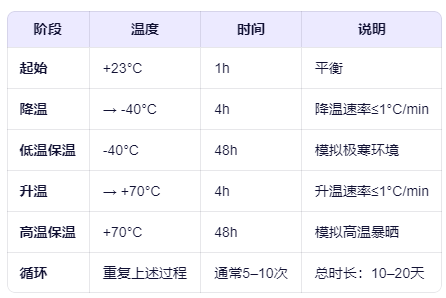

典型循環（以通用戶外光纜為例）：

3. 測試中監測

• 每個溫度極值點測量光纖衰減；

• 使用OTDR掃描，檢測是否出現新增事件點（微彎、斷裂）；

• 記錄溫度-衰減曲線。

4. 試驗后檢查

• 外觀檢查：護套是否開裂、變形、分層

• 機械測試：拉伸、壓扁性能是否下降

• 光學測試：衰減變化 ≤ 0.1 dB/km 為合格

• 解剖分析：檢查松套管、填充膏狀態

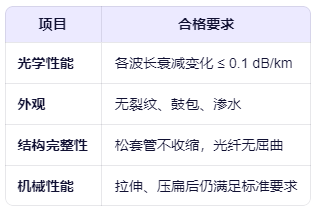

五、合格判定標準
