建筑鋼材屈服強度測試

一、什么是屈服強度？為什么它如此重要？

1. 基本概念

?彈性階段： 應力與應變成正比，卸載后變形完全恢復。

?屈服階段： 應力達到某一臨界值后，應變顯著增加而應力基本保持不變或小幅波動，材料開始產生不可恢復的永久變形（塑性變形）。這個應力臨界值就是屈服強度。

?強化階段： 材料抵抗變形的能力再次增加。

?頸縮階段： 試樣局部迅速變細，直至斷裂。

2. 核心重要性

?結構設計的依據： 在建筑結構設計中，為了保證安全，構件的實際工作應力必須低于鋼材的屈服強度，并留有足夠的安全系數。這樣可確保結構在正常使用下處于彈性狀態(tài)，即使遭遇大風、地震等偶然荷載，結構變形也應是可控的，避免發(fā)生倒塌。

?安全冗余的體現： 屈服強度是結構從彈性狀態(tài)進入塑性狀態(tài)的“警告信號”。超過屈服點后，結構會發(fā)生明顯變形，為人員疏散和搶險提供寶貴時間。因此，準確知曉屈服強度是設置安全冗余的基礎。

二、測試標準與試樣制備

1. 核心測試標準

?GB/T 228.1《金屬材料 拉伸試驗 第1部分：室溫試驗方法》

這是最根本的測試方法標準，詳細規(guī)定了試驗設備、試樣形狀、測試速率和結果判定等。

?GB/T 28900《金屬材料 拉伸試驗 術語與定義》

對屈服強度等相關術語進行了明確定義。

此外，具體的鋼材產品標準（如GB/T 1499.2《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》）會引用GB/T 228.1，并規(guī)定該型號鋼材必須滿足的最低屈服強度值（如HRB400鋼筋的屈服強度標準值不小于400MPa）。

2. 試樣制備

?取樣位置： 需嚴格按照標準在鋼材的特定部位截取，以保證樣品的代表性。

?試樣加工： 將鋼材加工成標準形狀和尺寸的試樣。

三、測試方法與流程詳解

1. 試驗準備

?尺寸測量： 精確測量試樣的原始橫截面積，用于計算應力。

?安裝引伸計： 將高精度的引伸計夾持在試樣的平行長度上，用于精確測量微小的變形量。這是準確測定屈服強度的關鍵設備。

?安裝試樣： 將試樣兩端牢固地夾持在試驗機的夾具中。

2. 進行測試

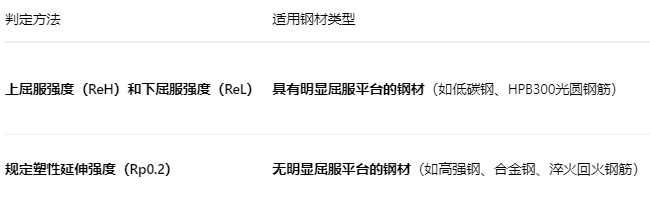

3. 屈服強度的判定方法
