漆膜耐沖擊測(cè)定法GB/T 1732解析

一、什么是漆膜耐沖擊性？

耐沖擊性（Impact Resistance）是指漆膜在高速重錘沖擊下，抵抗開(kāi)裂、剝落或從底材上剝離的能力。它綜合反映了涂層的韌性、附著力和延展性，是衡量其機(jī)械性能的重要指標(biāo)。

二、標(biāo)準(zhǔn)依據(jù)：GB/T 1732《漆膜耐沖擊測(cè)定法》

我國(guó)現(xiàn)行標(biāo)準(zhǔn)為 GB/T 1732-2020（替代1993版），等效采用國(guó)際通用測(cè)試原理，適用于各類(lèi)色漆、清漆及其配套涂層體系。

核心設(shè)備：漆膜沖擊試驗(yàn)儀

由底座、沖頭（Φ8mm鋼制半球）、重錘（可調(diào)節(jié)高度/質(zhì)量）、刻度導(dǎo)管組成；

沖擊能量通過(guò)重錘質(zhì)量 × 下落高度（單位：kg·cm）精確控制。

三、測(cè)試原理與操作步驟

1. 試板制備

基材：通常為0.2–0.3 mm馬口鐵或符合產(chǎn)品實(shí)際應(yīng)用的金屬板；

涂裝：按標(biāo)準(zhǔn)工藝施涂，干燥養(yǎng)護(hù)至規(guī)定時(shí)間（如7天）。

2. 沖擊測(cè)試

• 將試板涂膜面朝上置于儀器底座；

• 調(diào)節(jié)重錘至指定高度（如50 cm），釋放自由下落，沖擊沖頭；

• 觀(guān)察漆膜是否出現(xiàn)裂紋、剝落、起皺或從底材分離。

3. 結(jié)果判定

通過(guò)：沖擊點(diǎn)及周?chē)鸁o(wú)肉眼可見(jiàn)破壞；

未通過(guò)：出現(xiàn)任何開(kāi)裂或脫落；

報(bào)告值：以“不破壞的最大沖擊高度（或能量）”表示。

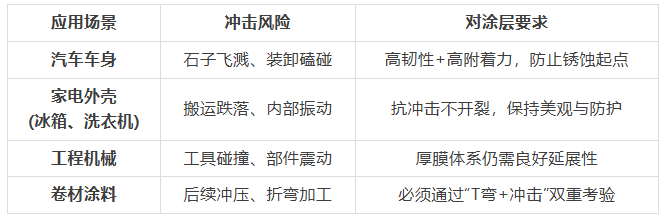

四、為什么耐沖擊性如此重要？

? “硬度高的漆膜一定耐沖擊”
→ 錯(cuò)！硬度與韌性常呈反比。高硬度漆膜可能很脆，一撞就裂。

? “只要附著力好就耐沖擊”
→ 不全面！附著力是基礎(chǔ)，但漆膜自身斷裂伸長(zhǎng)率同樣關(guān)鍵。
