在現代工業與日常生活中，電工電子產品廣泛應用于戶外、潮濕、雨淋甚至水下環境。從智能手機到新能源汽車，從智能電表到工業控制設備，產品可能面臨雨水、噴水、濺水、浸水等多種水環境挑戰。
為確保產品在各種涉水條件下的安全性和可靠性，我國制定了國家標準 GB/T 2423.38《電工電子產品環境試驗 第2部分：試驗R：水試驗方法》，等效采用國際標準 IEC 60068-2-18。
一、標準概述
標準編號：GB/T 2423.38
標準名稱：《電工電子產品環境試驗 第2部分：試驗R：水試驗方法》
等效標準：IEC 60068-2-18
該標準是GB/T 2423系列環境試驗標準的重要組成部分，專門規定了電工電子產品在液態水環境下的試驗方法，用于評估產品外殼的防水性能和內部元件的耐濕能力。
二、適用范圍
本標準適用于：
家用電器（如洗衣機、空調外機）
工業設備（如PLC、變頻器）
通信設備（如基站、路由器）
汽車電子（如ECU、傳感器）
戶外照明、充電樁、智能電表等
主要目的：
檢驗產品外殼的密封性能；
驗證產品在不同水環境下的防護能力；
支持IP防護等級（Ingress Protection）中IPX1～I(xiàn)PX8的測試驗證；
為產品設計、質量控制和安全認證提供依據。
三、試驗R的核心內容

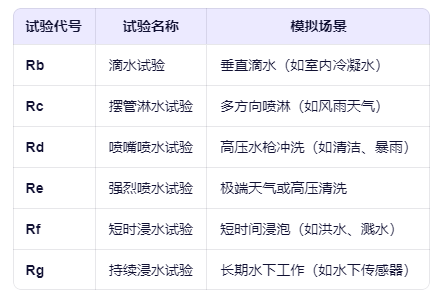

“試驗R”是一組系統的水環境試驗方法，根據水的作用方式和強度，分為多個子試驗，主要包括：
四、主要試驗方法詳解
1. 試驗Rb：滴水試驗（IPX1 & IPX2）
目的：模擬垂直或傾斜滴水對產品的影響。
設備：滴水箱（帶可調節滴水孔的金屬板）
條件：
滴水量：1±0.5 mm/min
時間：10 min（IPX1）、每?jī)A斜15° 2.5 min（共4個角度，IPX2）
樣品旋轉：4r/min（可選）
判定：試驗后內部無明顯水跡，功能正常。
2. 試驗Rc：擺管淋水試驗（IPX3 & IPX4）
目的：模擬雨水從不同方向噴淋。
設備：擺管淋雨裝置（半圓形管，孔徑0.4~0.6mm）
條件：
擺動角度：±60°（IPX3）、±180°（IPX4）
流量：0.07 L/min·mm（管長）
時間：10 min
判定：無水進入導致危險，功能正常。
3. 試驗Rd：噴嘴噴水試驗（IPX5 & IPX6）
目的：模擬高壓水沖洗或暴雨沖擊。
設備：標準噴嘴（內徑6.3mm或12.5mm）
條件：
距離：2.5~3m（IPX5）、4~6m（IPX6）
壓力：30 kPa（IPX5）、100 kPa（IPX6）
流量：12.5 L/min（IPX5）、100 L/min（IPX6）
時間：至少3 min/m2，最少5 min
判定：無有害水進入，絕緣性能符合要求。

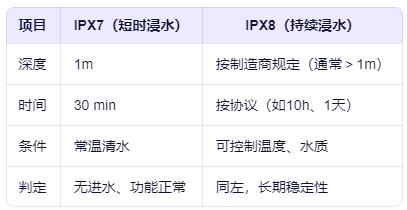

4. 試驗Rf / Rg：浸水試驗（IPX7 & IPX8）
五、結果判定
試驗后需進行以下檢查：
外觀檢查：是否有水跡、腐蝕、變形；
功能測試：通電運行，驗證各項功能是否正常；
電氣安全：測量絕緣電阻、耐壓性能是否符合要求；
內部檢查：必要時開蓋檢查內部是否有積水或濕氣。
合格判定：無危及安全的進水，功能正常，電氣性能符合標準。
六、與IP防護等級的關系與IP防護等級的關系

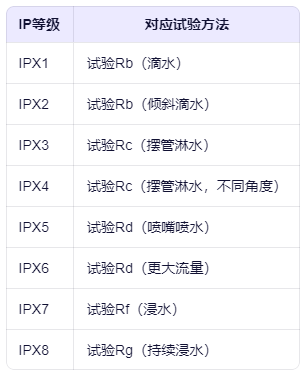

GB/T 2423.38 是實現 GB/T 4208（等同IEC 60529） 中IPX1～I(xiàn)PX8防水等級的試驗方法支撐標準。兩者關系如下：
