中性鹽霧不同的試驗(yàn)標(biāo)準(zhǔn)差異有哪些？

鹽霧腐蝕是一種常見的海洋性大氣腐蝕，它的主要腐蝕成分是氯化鈉，其破壞區(qū)域主要發(fā)生在沿海地區(qū)。鹽霧試驗(yàn)是一種主要利用鹽霧實(shí)驗(yàn)設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來考核產(chǎn)品或材料耐腐蝕性能的環(huán)境試驗(yàn)。鹽霧試驗(yàn)分為中性鹽霧試驗(yàn)（NSS）、乙酸鹽霧試驗(yàn)（AASS）和銅加速乙酸鹽霧試驗(yàn)（CASS）。其中，中性鹽霧適用范圍最廣，可用于考核各類無機(jī)或有機(jī)覆蓋層產(chǎn)品的耐腐蝕性能。

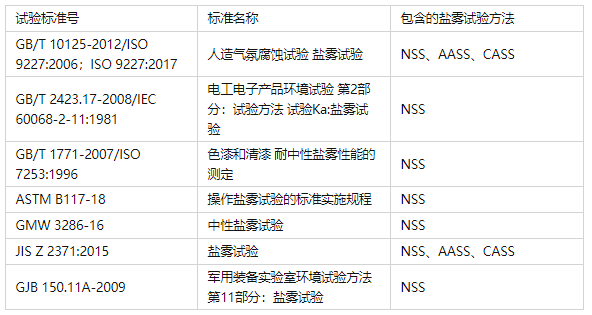

一、中性鹽霧標(biāo)準(zhǔn)

二、標(biāo)準(zhǔn)差異分析

中性鹽霧試驗(yàn)采用5%的氯化鈉鹽溶液，即pH值調(diào)節(jié)在中性范圍（6-7）作為噴霧用的溶液。試驗(yàn)溫度均采取35℃，鹽霧沉降率在1~2mL/80cm2·h之間。目前，不同國家、行業(yè)、廠家的鹽霧試驗(yàn)不完全一樣，形成了很多的鹽霧試驗(yàn)標(biāo)準(zhǔn)。針對使用頻次最高的5種中性鹽霧試驗(yàn)標(biāo)準(zhǔn)分別從五個(gè)方面進(jìn)行分析。

試驗(yàn)時(shí)鹽霧的溫度高低和鹽霧沉降率的多少，對試驗(yàn)的腐蝕效果有很大的影響，因此標(biāo)準(zhǔn)中均規(guī)定了試驗(yàn)溫度和鹽霧沉降率。而噴霧壓力影響鹽溶液收集速率，另外試樣的放置角度對鹽霧試驗(yàn)也有一定的影響。不同的標(biāo)準(zhǔn)對操作要求也有差異。

鹽霧試驗(yàn)中均要求試驗(yàn)不受外界干擾，試驗(yàn)結(jié)束后除去試樣表面上的試驗(yàn)溶液殘留物后干燥，便于試驗(yàn)后結(jié)果的判定，評價(jià)標(biāo)準(zhǔn)影響對試驗(yàn)結(jié)果的直接判定，另外試驗(yàn)時(shí)間也決定了產(chǎn)品需要達(dá)到什么樣的耐腐蝕水平。

試驗(yàn)中開箱檢查要求時(shí)間與次數(shù)盡可能少；試驗(yàn)后用水沖洗，除去試樣表面的試驗(yàn)溶液殘留物后干燥；本文列舉的標(biāo)準(zhǔn)本身沒有評價(jià)標(biāo)準(zhǔn)，需要在產(chǎn)品設(shè)計(jì)時(shí)制定評判要求。使用不同的判定方法可能出現(xiàn)不同的試驗(yàn)結(jié)果。

三、結(jié)論與建議

 在產(chǎn)品耐腐蝕設(shè)計(jì)時(shí)使用中性鹽霧試驗(yàn)時(shí)，不能只簡單注明滿足某個(gè)標(biāo)準(zhǔn)，否則該技術(shù)條件不完善，無法進(jìn)行鹽霧試驗(yàn)。如使用GB/T 10125、GB/T 2423.17、GB/T 1771和ASTM B117時(shí)，必須注明試驗(yàn)時(shí)間與評價(jià)判定標(biāo)準(zhǔn)和量化指標(biāo)。不同的評判方法可出現(xiàn)不同的試驗(yàn)結(jié)果，對于不同的部件涂裝類型，需要區(qū)別對待，如金屬鍍層可按GB/T 6461進(jìn)行評價(jià)考核，有機(jī)涂層類按GB/T 1766或ISO 4628系列標(biāo)準(zhǔn)進(jìn)行考核，有劃線要求的可按ISO 4628-8或ASTM D1654進(jìn)行。
